Täpne varude mõõtmine ja arukas juhtimine rauamaagi jaoks: Solidat SLDL{0}}D radariskanner võimaldab ümmarguste söekastide nutikat haldamist

Rauamaagitööstuses on ümmargused söekonteinerid tooraine ladustamise põhirajatised. Täpne materjalitaseme mõõtmine ja tõhus laohaldus mõjutavad otseselt tootmise järjepidevust ja kulude kontrolli. Chongqing Iron & Steel Groupi juhitav Taihe rauakaevandus, kodumaine super-suur kaevandus, oli pikka aega võidelnud traditsiooniliste varude mõõtmismeetodite ebatõhususe ja riskidega. SissejuhatusSolidat SLDL5300 seeria 3D-radari skanneron lahendanud ümmarguse söekasti varude haldamise väljakutsed, võimaldades hüppe "käsitsi hindamiselt" "intelligentse täpsuse" poole.

I. Peamised valupunktid rauakaevanduste ringikujuliste söekastide varude mõõtmisel

Taihe rauakaevanduses on kolm suurt ümmargust söekonteinerit rauamaagi peeneks ladustamiseks. Varem sõltus laoseisu käsitsi kontrollimisest koos ühe-punkti radariga, seisis see silmitsi tööstusharu{2}}üleste väljakutsetega:

• Ekstreemsed töökeskkonnad

Suur rauamaagi tolmu kontsentratsioon prügikastides takistas nähtavust. Käsitsi kontrollimine nõudis rasket kaitsevarustust, mis kujutab endast ohutusriski (nt kõrgel töötamine, tolmu sissehingamine). Inventariandmed olid keskkonna sekkumise tõttu kergesti ohustatud.

• Olulised mõõtmised pimealad

Ringikujuline struktuur põhjustas materjali tasakaalustamatuse ja kumeruse. Traditsiooniline ühe-punktiga radar suudab mõõta ainult lokaliseeritud kohti, kuid ei suutnud kogu materjali pinda tabada. Mahuvead ulatusid 8–10%ni, moonutades laoandmeid ja mõjutades hangete/tootmise planeerimist.

• Kõrged kulud, madal efektiivsus

Ühe prügikasti käsitsi varumiseks kulus 2–3 töötajat 1–2 päeva jooksul, mistõttu oli vaja tootmist peatada. Iga-aastased inventuurikulud olid märkimisväärsed. Killutatud radariandmed nõudsid käsitsi konsolideerimist, mis takistas reaalajas{6}}seiret.

• Kehv seadmete kohanemisvõime

Temperatuurikõikumised (-10 kraadi kuni 60 kraadi) ja tolmu kogunemine põhjustasid traditsioonilistes seadmetes signaali tugevat nõrgenemist, mis põhjustas sagedasi andmete katkestusi ja suuri hooldusnõudeid.

II. Kohandatud lahendus: SLDL5300 seeria

Ringikujuliste prügikastide struktuuride ja karmide rauakaevanduste tingimuste jaoks kohandatud Solidat võttis kasutusele täielikult automatiseeritud süsteemi, mille keskmes onSLDL{0}}D radariskanner, optimeerides riist- ja tarkvara integratsiooni:

1. Teaduslik kasutuselevõtt täieliku katvuse tagamiseks

Iga prügikast oli varustatud ühe SLDL5300 skanneriga, mis oli tsentraalselt tipu külge riputatud ja kohandatud roostevabast terasest tolmukindla{1}}korpusega. See väldib sööda sisselaskeavasid ja tugesid, võimaldades 360-kraadist panoraamskannimist. Kolm fiiberoptika kaudu võrku ühendatud seadet tagasid reaalajas andmete sünkroonimise-keskse juhtruumiga, toetades "ühe-salvega sõltumatut jälgimist, mitme -bini tsentraliseeritud haldust".

2. Tugev tehnoloogia karmides keskkondades

• Suurepärane{0}}häiretevastane toime

Tagatud on 905 nm laseri lainepikkus, mis on optimeeritud rauamaagi tolmu läbitungimiseks (kuni 100 g/m³).<5% signal attenuation. IP67 rating guaranteed stable operation in humid, dusty conditions.

• Lai temperatuuri kohandatavus

Töövahemik-40 kraadi kuni 80 kraadivälistas vajaduse täiendava temperatuuri reguleerimise järele.

• Kõrge{0}}täpne mõõtmine

240 000 punkti sekundis proovivõtt, 0,0005 kraadi horisontaalne täpsus ja 150 kraadi vertikaalne skaneerimine genereerisid 3D-mudelidhelitugevuse viga 0,5% või väiksemjapunkti täpsus ±20mm, mis ületab palju tööstusstandardeid.

3. Arukas integratsioon täielikuks automatiseerimiseks

Sujuv integreerimine APM-i digitaalse laosüsteemiga lõi "mõõtmis{0}}analüüsi-juhtimise" ahela:

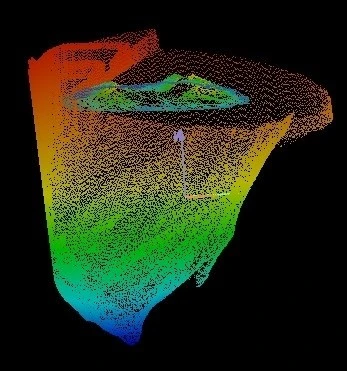

• Reaalajas-jälgimine: 3D-mudelid tuvastasid visuaalselt materjali tasakaalustamatuse või kaardumise.
• Automatiseeritud aruandlus: mahu-, massi- ja kõrgusaruanded, mis genereeritakse 5 minuti jooksul (Exceli/PDF-i eksport) ja sünkroonitakse ERP-süsteemidega.
• Arukas mahalaadimisjuhend: RS485-seotud PLC-süsteemid kohandasid mahalaadimiskäru asukohti vähese materjalisisaldusega tsoonide alusel, optimeerides prügikasti kasutamist.

III. Rakenduse tulemused: kulude kokkuhoid, tõhusus ja ohutus

• 95% kiirem laoseisu: Aega vähendatud alates1-2 päeva kuni<5 minutesprügikasti kohta. Täielik laoseisu kolme prügikasti jaoks valmis aastal15 minutit, kõrvaldades tootmisseisakud ja säästes>300 000 ¥ aastas.
• Täppishüpe: helitugevuse tõrge langes väärtusele<0.5%, saavutamine99,5% laoseisu täpsusja kapitalikulude vähendamine võrra>1 miljon ¥ aastas.
• Null ohutusriski: Likvideeritud käsitsi prügikasti ronimine, vältimine>50 kõrg-tehingutja tolmuga kokkupuute ohte igal aastal.
• 70% madalam OPEX: hooldus{0}}tasuta disain ja ööpäevaringne kaugtugi vähendavad tegevuskulusid võrra70%vs traditsioonilised süsteemid.

IV. Peamised tehnilised eelised

• 3D panoraampildistamine: ületas ühe-punkti radari piirangud täieliku-domeeni katvusega.

• Keskkonnavastupidavus: Kiire-harjadeta tolmu-eemaldusventilaator (95% või suurem efektiivsus) tagas stabiilsuse ekstreemsetes tingimustes.
• Sujuv integreerimine: Kaks 4–20 mA/RS485 väljundit toetavad otsest PLC/DCS-integratsiooni.
• Kerge disain: 3,8 kgüksuse toega ühe{0}}inimese paigaldamine kitsastesse kohtadesse.

V. Järeldus: intelligentne uuendamine on hädavajalik

Solidat SLDL5300 seeria juhib raua kaevandusitäpsus, automatiseerimine ja intelligentsusvarude haldamisel. Selle häiretevastane-võime, üli-kõrge täpsus ja paindlik kasutuselevõtt muudavad selle ideaalseks lahenduseks ümmarguste söekonteinerite jaoks, pakkudes märkimisväärset tõhusust ja kehtestades kopeeritava tööstusstandardi.

Super{0}}suurtest kuni väikeste-keskmiste kaevandusteni – seeria SLDL5300 annab ettevõtetele võimaluse ületada traditsioonilised varude väljakutsed, süstidestugev hoogkvaliteetse{0}}tööstuse arendamiseks.
