SLDL2560 Mud{1}}veeliidese mõõtur

Naftakeemia muda mõõtmisprobleemi lahendamine-Liidesemõõturi SLDL2560 SonarSilt edukas kasutamine õli{2}}vee settepaagis

1. Tööstuse valupunktid: naftakeemiaõli{1}}vee settimismahutite mõõtmise "ravimatu haigus"

Naftakeemiatööstuse õlise reovee puhastamise põhiüksusena vastutavad nafta-vee settepaagid selliste kriitiliste ülesannete eest nagu muda-vee eraldamine ja muda kontsentreerimine. Muda liideste täpne mõõtmine mõjutab otseselt töötlemise tõhusust, seadmete eluiga ja keskkonnanõuetele vastavust. Selle stsenaariumi äärmuslikud töötingimused on aga pikka aega muutnud traditsioonilised mõõteseadmed "keskkonnaga kokkusobimatuks":

Keskmine kihistumine: õli{0}}vee settepaak sisaldab muda-vee segu, mis muutub järk-järgult ülevalt alla häguseks. Põhja sete on virtuaalses mudaseisundis, millel on äärmiselt ebaselged kihistuspiirid. Traditsioonilised ultraheliseadmed on signaali ebapiisava läbitungimise tõttu altid mõõtmismoonutustele.

Välihäiring on intensiivne: mudakaabits läbib anduri alt iga 2-3 minuti järel ja muda väljaheide toimub iga 60 minuti järel. Mehaanilised häired põhjustavad sagedasi keskmise oleku muutusi, kusjuures tavaliste seadmete andmete kõikumine ületab ±30 cm.

Rasked keskkonnatingimused: 20. tsooni ohtlikes piirkondades töötav keskkond sisaldab õli, suure leelisesisaldusega ja kõrge heljumisisaldusega. See seab seadmetele ranged nõuded korrosioonikindluse, plahvatuskindluse{2}} ja tihendamise osas. Enamikul kodumaistel kaubamärkidel esineb sageli ebapiisava kaitse tõttu tõrkeid.

Traditsioonilised seadmed ebaõnnestuvad: kuigi imporditud kaubamärgid (nt E+H) ei suuda vaevu funktsioneerida, on nende mõõtehälbed üle ±20 cm. Kodused seadmed näevad vaeva usaldusväärse kaja püüdmisega, jättes täitmata mudaheite reguleerimise ja keskkonnaseire nõuded.

Need probleemid võivad põhjustada muda hilinenud või liigset väljutamist settepaakidest, mis mitte ainult ei suurenda töötlemiskulusid, vaid ohustab ka torujuhtmete ummistusi, seadmete kulumist ja isegi keskkonnanõuete rikkumisi.



2. Läbimurdeline lahendus: SLDL2560 SonarSilt suunatud tehnoloogiline uuendus

Naftakeemia nafta{0}}vee settepaakide mõõtmisprobleemide lahendamiseks pakub SDLD2560 SonarSilt Sludge Interface Analyzer stsenaariumi-spetsiifilist lahendust, mis sisaldab „sonari-täpset andurit ja häiretevastast{5}}disaini.

(1) Tehnoloogia põhitõed

Kõrgsagedus-sonari impulsstehnoloogia võimaldab täpselt tuvastada õli-kandvaid häguseid veekihte, mis tungivad muda liideseni. Signaali peegelduse intensiivsuse muutusi analüüsides eristab see täpselt selgeid vedelikukihte, settekihte ja mudakihte. Isegi virtuaalsetes mudaoludes püütakse tõhusad kajad mõõtmistäpsusega ±1 cm.

Spetsiaalne häiretevastane-disain: sisseehitatud-mehaaniliste häirete filtreerimisalgoritmiga tuvastab see nutikalt muda kraapimise ja tühjendamise käigus tekitatud häiresignaalid, parandades andmete stabiilsust 80% ja lahendades sagedased ümberlülitusprobleemid.

Vastupidav jõudlus karmides keskkondades: andur kasutab korrosioonikindlaid -materjale, sealhulgas PU/PTFE/316L/keraamika, millel on täielik -tihendikaitse (IP67+ reiting). See talub temperatuure -40 kraadist 90 kraadini ja rõhku kuni -0,022 MPa, taludes samas kõrge leeliselise keskkonna ja nafta/gaasi erosiooni. Täielikult ühilduv ohtlike tingimustega naftakeemia tsoonis 20.

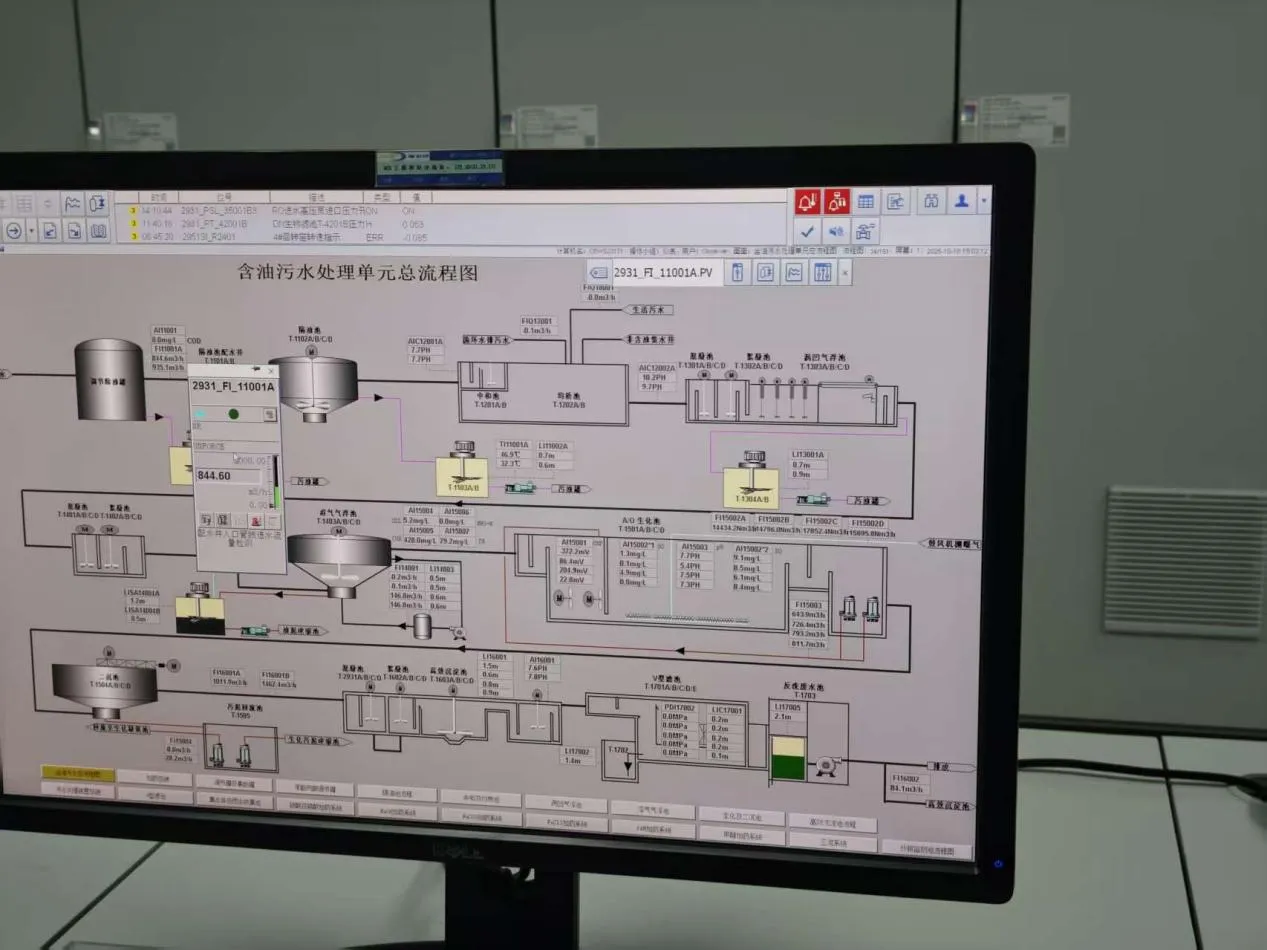

Arukas ja mugav kasutamine ja hooldus: toetab 4–20 mA+HART kahe-juhtme/nelja-juhtmega süsteeme, Modbusi ja muid sideprotokolle, integreerides sujuvalt DCS-süsteemidega, mille andmeedastuse latentsus on 1 s või väiksem. Valikuline väline automaatne vahupuhasti vähendab õli saastumist ja hõljuvate osakeste nakkumist, vähendades käsitsi hoolduse sagedust.

(2) Naftakeemia stsenaariumi{1}}spetsiifiline konfiguratsioon

Mõõtevahemik: 0,25–10 m, mis katab naftakeemiaõli{2}}vee settepaakide tavapärased sügavusnõuded

Signaalitöötlus: sisseehitatud{0}}temperatuuri kompenseerimise algoritm korrigeerib keskmise temperatuuri muutuse mõju helikiirusele, tagab mõõtmiste järjepidevuse erinevates töötingimustes;

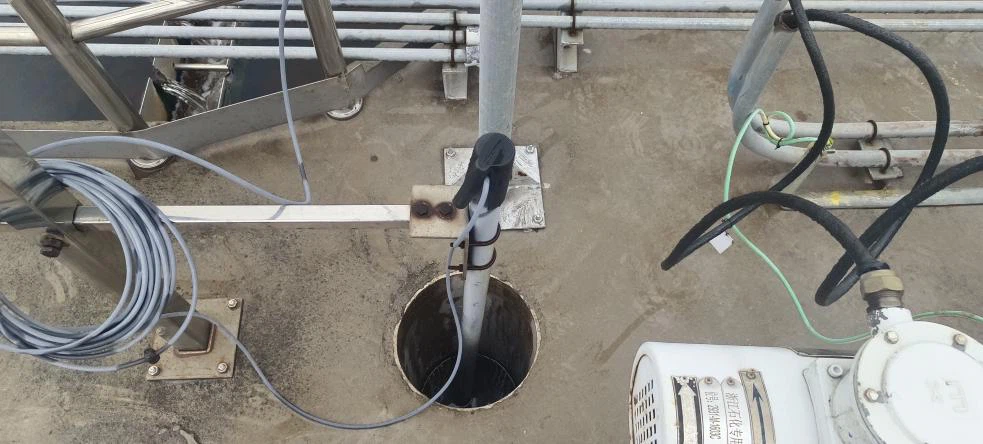

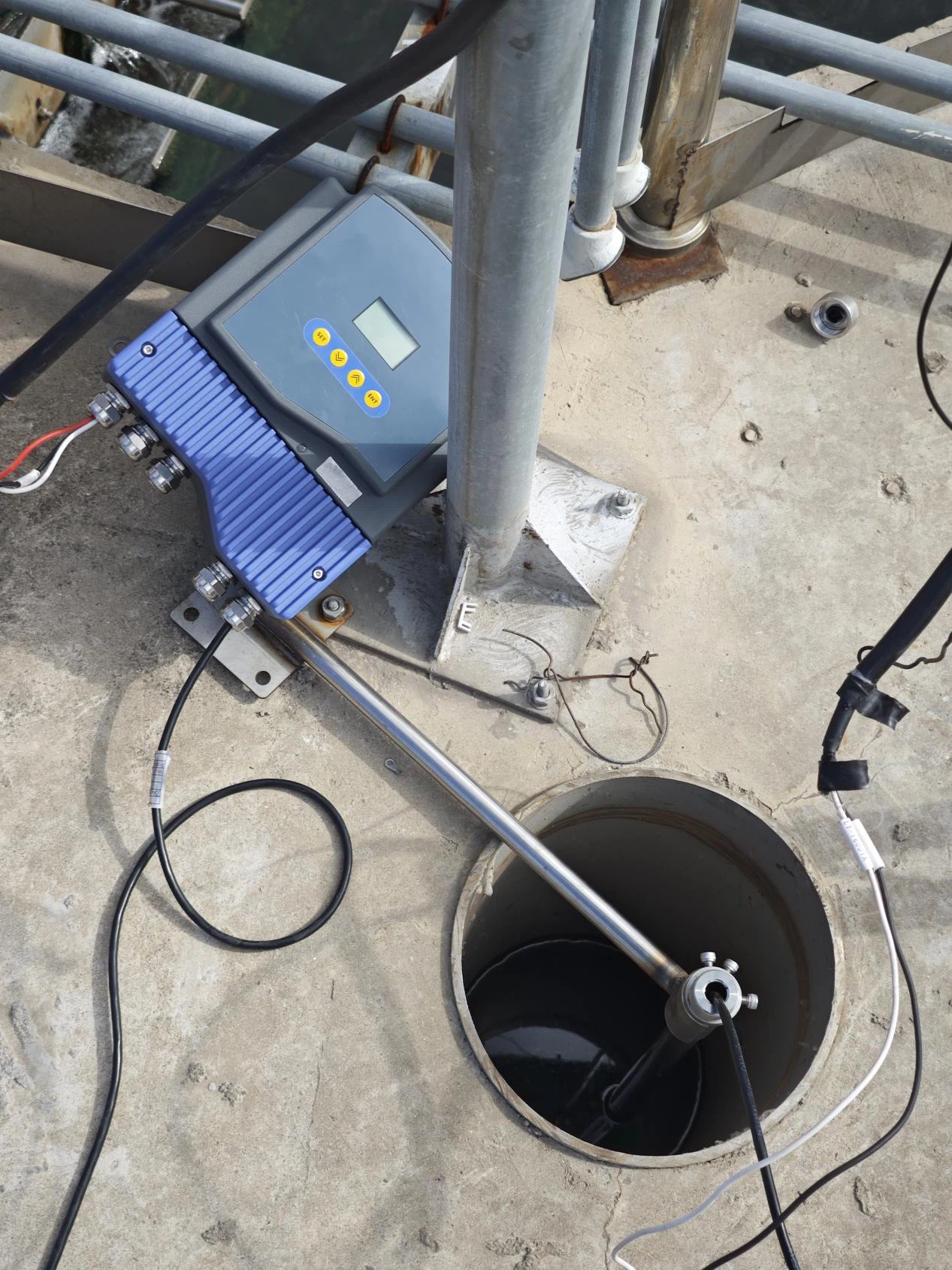

Paigaldusmeetod: toetab tugimehhanismi paigaldamist, väldib mudakaabitsa liikumist, kohandub settepaagi keerukate konstruktsioonidega ega vaja lihtsa konstruktsiooniga paagi muutmist.



3. Edukas praktika: nafta{1}}vee settimispaak naftakeemiatehases

(1) Rakenduse ülevaade

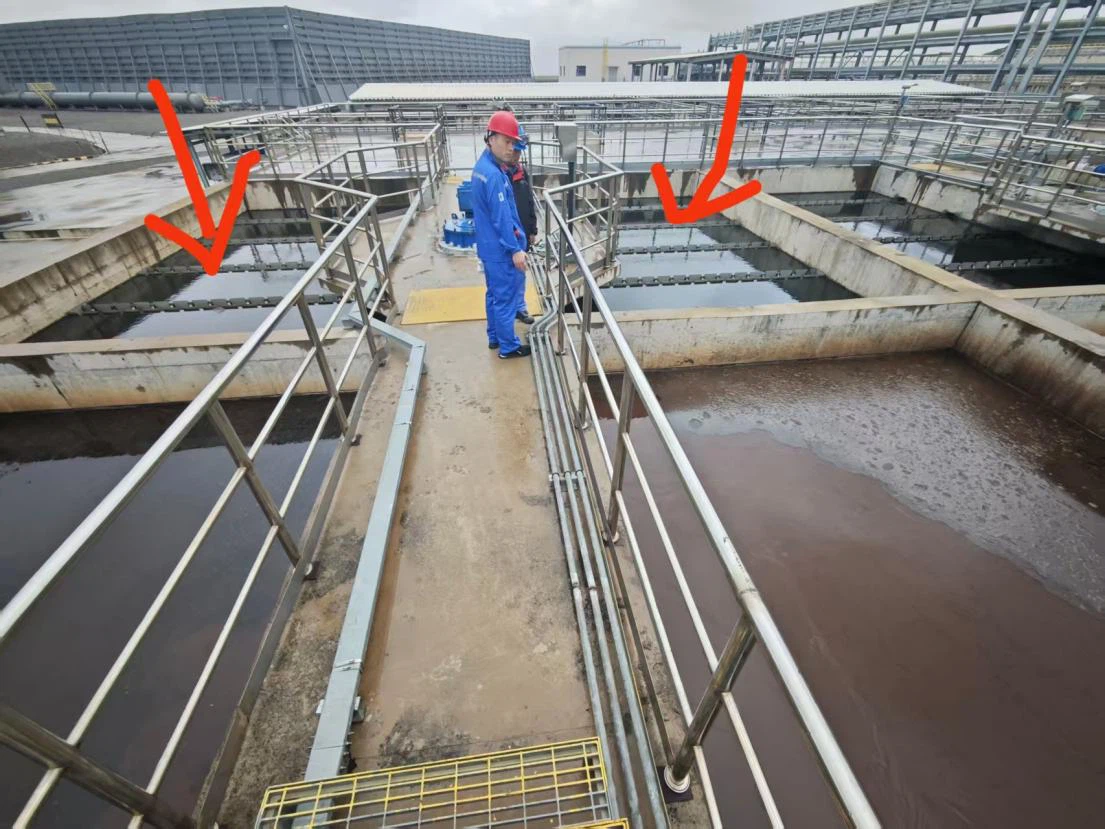

Kasutusstsenaarium: suure-tõhususega õli-vee settepaak (õli-sisaldav reoveepuhastusseade) naftakeemiatehase nr 3 etüleeniüksuses, kus keskmise ja kihilise mudana on muda-vee segu. Mudakaabits läbib anduri alt iga 2-3 minuti järel, muda tühjendamise tsükkel on 60 minutit tsükli kohta.

Taust: klient oli katsetanud mitut kodumaist ja rahvusvahelist mudaliidese analüsaatorit, kuid kõik ei suutnud hägusesse vette tungida ega anda usaldusväärseid mõõtmisi halva häirekindluse tõttu, mille tulemuseks olid ebatäpsed näidud ja andmete kõikumised. SDLD2560 võeti seega kasutusele asenduslahendusena.

(2) Peamised taotlemise tulemused

Mõõtmistäpsus on saavutanud läbimurde: ebaselge muda-veekihistumise ja heljumi kontsentratsiooniga 1000–6000 mg/l töötingimustes tuvastab SDLD2560 muda liidese täpselt, säilitades mõõtmishälbe ±1 cm piires. See on 95% parem võrreldes traditsiooniliste seadmetega (hälve ±20–50 cm), pakkudes usaldusväärseid andmeid muda väljajuhtimise reguleerimiseks.

Häirevastane-võime ületab märkimisväärselt konkurente: töötamise ja muda väljastamise ajal on andmete kõikumine väiksem kui 3 cm või sellega võrdne ilma kehtetute kajadeta, samas kui algse E+H seadmete kõikumine ületas ±25 cm ja andmekadu toimus korduvalt.

Vastavus keskkonnaga kohanemisvõimele: täielikult suletud konstruktsioon peab tõhusalt vastu õlisest ja tugevalt aluselisest keskkonnast põhjustatud korrosioonile, tagades ühekuulise{0}}tõrkevaba töö. Hooldussagedust vähendati nädalaselt igakuisele, tööjõukulud vähenesid 75%.

Võit-keskkonnakaitse ja majanduslik kasu: muda täpsete liidese andmete põhjal on muda väljalaskmise tsükkel optimeeritud, et vähendada liigsest mudaheitest põhjustatud keemilisi jäätmeid, mille tulemuseks on igakuine kulude kokkuhoid 8–12%. Samal ajal hoiab see ära seadmete kulumise, mis on tingitud muda kogunemisest, pikendades mudakaabitsate ja pumba korpuste kasutusiga üle 30%.



4. Peamised eelised: SDLD2560 võrdlus traditsiooniliste seadmetega

Kontrastsuse mõõde	SLDL2560 SonarSilt liidesemõõtur	Traditsioonilised seadmed (tavaline ultraheli)
mõõtmiskindlus	±1 cm (kihiline hägune seisund)	±20-50 cm (tundlik kuni keskmine kontsentratsioon)
häiretele vastupanuvõime	Sisseehitatud{0}}mehaaniliste häirete filtreerimise algoritm, sobib muda kaabitsa häirete jaoks	Puudub spetsiaalne segamisvastane{0}}kujundus, mille tulemuseks on järsud andmete üleminekud
keskkonnaga kohanemine	Korrosioonikindel-materjal täieliku tihendiga, õli- ja leelisekindel, plahvatuskindel-ühilduv	Ebapiisav tihendusvõime, vastuvõtlik õlist/gaasist ja korrosioonist tulenevatele kahjustustele
hoolduskulu	Valikuline automaatne puhastus, igakuise hooldusega	Kalibreerimine nõuab sagedast pühkimist, iganädalase hooldusega Suurem või võrdne 1 kord
andmete usaldusväärsus	Efektiivne kajasagedus üle 99%	Efektiivne kajasagedus<70%, frequent data loss





5. Reklaamiväärtus: täieliku-stsenaariumiga kohanemine naftast kaugemale-vee settepaagid

Süsteemi SLDL2560 SonarSilt edukas rakendamine naftakeemiatehases on tõestanud selle usaldusväärsust äärmuslikes töötingimustes, näidates selle mitmekülgsust mitmesugustes läga eraldamise rakendustes kogu naftakeemiatööstuses.

Kohaldatavad üksused: esmane settepaak, sekundaarne settepaak, muda paksendamispaak, suure-tõhususega settepaak jne.

Kasutusstsenaariumid: nafta{0}}sisaldavad mudatöötlusmahutid rafineerimistehastes, keemilise reovee settepaagid ja naftakeemia reovee korduskasutamise eeltöötlusmahutid.

Põhiväärtus: võimaldab ettevõtetel saavutada muda liideste täpset jälgimist, optimeerida protsesside toiminguid, vähendada O&M kulusid ning järgida keskkonnaheite standardeid, nagu GB31570-2015, pakkudes tehnilist tuge naftakeemiatööstuse keskkonnasäästlikuks ja vähese süsinikdioksiidiheitega arendamiseks.



6. Koostööalane nõustamine: kohandatud muda mõõtmise lahendused

SLDL2560 SonarSilt liidesemõõturi on rangelt sertifitseerinud suured naftakeemiaettevõtted, sealhulgas CNPC, Sinopec ja juhtiv naftakeemiaettevõte. Oma silmapaistva häirekindluse, karmi keskkonna taluvuse ja suure täpsusega on sellest saanud eelistatud lahendus muda mõõtmisel naftakeemiatööstuses. Pakume täisteenuseid, mis hõlmavad seisukorra hindamist, installimist, andmete integreerimist ja -müügijärgset hooldust, tagades seadmete kiire juurutamise ja stabiilse töö.

Kohapealsete naftakeemiarakenduste videote, üksikasjalike tehniliste kirjelduste, tingimuste sobitamise lahenduste või tehniliste vahetuste saamiseks võtke meiega igal ajal ühendust!

- SDLD2560 SonarSilt aitab teil luua uue keskkonnasäästliku tootmise ökosüsteemi, pakkudes naftakeemiatööstuse keskkonnakaitset sonari täpsusega!
