SLDF2085 ultraheli voolumõõturi rakendused naftakeemiatööstuses

1. Tööstuse valupunktid: etüleeniüksuse hädajahutusõli mõõtmise "vana probleem".

Naftakeemiatööstuse põhiseadmena on jahutusõlisüsteemi vooluhulga mõõtmine otseselt seotud protsessi juhtimise täpsuse ja tehase töö ohutusega. Kustutusõli keskkonna keerukad omadused ja karmid töötingimused on aga juba pikka aega muutnud traditsioonilise vooluhulgamõõturi "tahaks minna".

Kehv keskkond: karastusõli sisaldab koksiseid lisandeid, mullid ja emulgeeritud komponente, mis võivad kergesti põhjustada anduri kleepumist, signaali sumbumist, mille tulemuseks on mõõtmismoonutus;

Karmid töötingimused seavad olulisi väljakutseid voolumõõturi vastupidavusele, sealhulgas keskmised temperatuurid kuni 120{4}}210 kraadini, torujuhtme läbimõõt vahemikus DN600 kuni DN900, rõhukõikumised ja tsooni 20 plahvatuskindlad nõuded.

Paigaldus- ja hooldusraskused: traditsiooniline invasiivne vooluhulgamõõtur peab torujuhtme läbi lõikama, ümberkujundamiseks töö peatama, ehitustsükkel on pikk ja sellele järgnev sagedane kanalisatsioonihooldus ei saasta mitte ainult keskkonda, vaid suurendab ka ohutusriski;

Ebapiisav täpsus: traditsioonilist välist voolumõõturit mõjutab kergesti keskkonna ebahomogeensus ja mõõtehälve ületab ±5%, mis ei vasta protsessi juhtimise täpsetele nõuetele.

Need probleemid toovad otseselt kaasa seadme vedeliku taseme kõikumise ja energiatarbimise suurenemise, mis on muutunud peamiseks kitsaskohaks, mis piirab naftakeemiaettevõtete kulude vähendamist ja efektiivsuse tõstmist.



2. Läbimurdestrateegia: SLDF2085 ultrahelivoolumõõturi põhitehnoloogiline lahendus

Avariijahutusõli mõõtmise valupunktide kõrvaldamiseks pakub ultraheli voolumõõtur SLDF2085 kõikehõlmavat lahendust oma uuendusliku tehnilise arhitektuuri ja stsenaariumispetsiifilise konstruktsiooni kaudu.

(1) Tehnoloogia põhitõed

Kahesuunaline ajavahe + muutuva sagedusega anti-häirete algoritm: dünaamiliselt lülitage 0,3-1,8 MHz lairiba signaali, tuvastage nutikalt koksi- ja mullihäired, looge keskmise karakteristikuga adaptiivne mudel, mõõtmistäpsus on stabiilne vahemikus ±1%FS;

Kõrge -temperatuuri laia-vahemikuga ühilduv disain: andur töötab temperatuurivahemikus -200 kraadi kuni 400 kraadi, ühildub täisdiameetriga torujuhtmetega DN15 kuni DN1200 ja talub survetingimusi 0,3 kuni 10 MPa, täites täielikult õli kiirjahutusparameetrite süsteemi nõuded.

Mitteinvasiivne paigalduslahendus: konstruktsiooni-klamber ei nõua torujuhtme struktuuri kahjustamist. Sirge torulõik ülesvoolu Suurem või võrdne 10D ja allavoolu Suurem või võrdne 5D nõuab madalamat paigaldusläve, ehitustsükkel lüheneb 80% ja kasutuselevõtu saab seadme ajutise hoolduse ajal kiiresti lõpule viia;

Plahvatuskindel nutikas ühenduvus: Exia II CT4 plahvatuskindluse-kindluse ja IP67 kaitsega see toetab Modbus/HART sideprotokolle sujuvaks integreerimiseks DCS-süsteemidega, võimaldades reaalajas andmevoo jälgimist ja kaugdiagnostikat.

(2) Sihtotstarbeline jaotusplaan

Anduri valik: DN600-DN700 rakenduste jaoks kasutatakse kõrge-temperatuuri 1MHz andureid, rakenduste jaoks DN800-DN900 aga 0,5MHz lairibaandureid. Kahe anduriga üleliigne konfiguratsioon suurendab süsteemi stabiilsust.

Sideaine valik: kõrge -temperatuurikindlusega tahkeid sideaineid kasutatakse temperatuuril alla 120 kraadi, samas kui metalloksiidi sideaineid kasutatakse temperatuuril üle 120 kraadi, et tagada stabiilne signaaliedastus kõrgel -temperatuuril.

Algoritmi optimeerimine: lubage kõrge temperatuuri signaali kompenseerimine ja määrdunud keskmise koksistamise vastane{0}}algoritm, et automaatselt korrigeerida temperatuuri mõju helikiirusele. Signaali kalibreerimine viiakse lõpule iga 30 minuti järel.

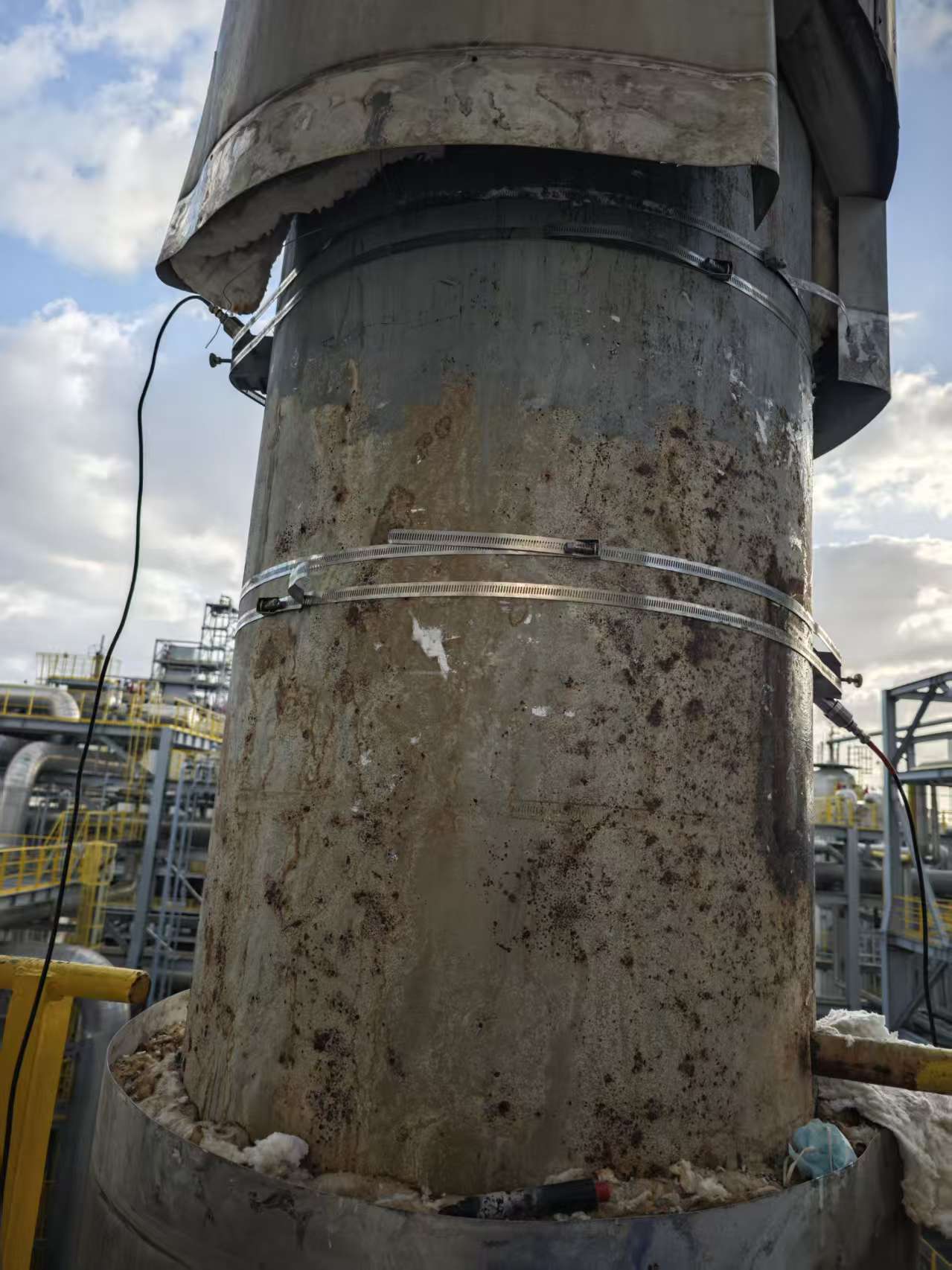

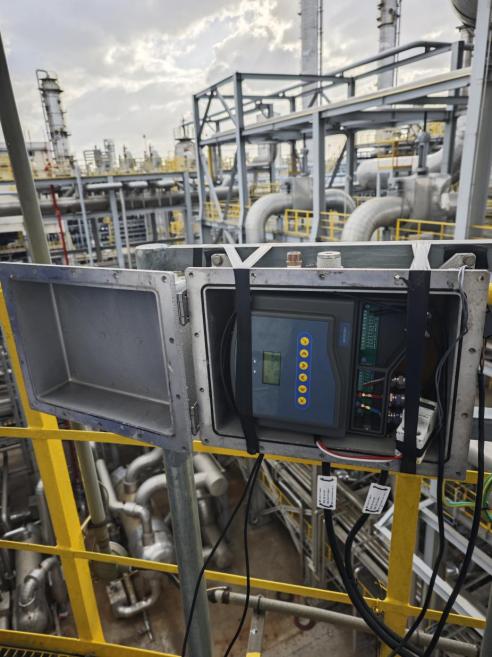

3. Edukas praktika: 3. üksuse etüleenitehases avariijahutusõli mõõtmise rakendusjuhtum

(1) Rakenduse ülevaade

Kasutusstsenaariumid: 3# etüleeniüksuse avariijahutusõli tagasivoolutorustik (DN700), õli-vee segutorustik (DN600) ja kõrgtemperatuuri{4}}torustik (DN900 210 kraadi);

Prooviperiood: 3 kuud (august-november 2025);

Asendusobjekt: välise ultraheli vooluhulgamõõturi mark ja traditsiooniline düüsiplaadi voolumõõtur.

(2) Peamised rakenduse tulemused

Mõõtmistäpsus vastab standarditele: töötingimustes, kus õlifaaside suhe on vahemikus 15% kuni 60% ja koksi -sisaldab lisandeid, säilitab SLDF2085 stabiilse mõõtmishälbe ±0,8% piires, saavutades 80% täpsuse paranemise võrreldes traditsiooniliste seadmetega ja lahendades kauakestvad vooluandmed.{6}

Suurepärane tööstabiilsus: 3 kuud pidevat töötamist ilma tõrgeteta, anduri signaali tugevus püsib üle 850, koksimise adhesioonist põhjustatud signaali sumbumine puudub, võrreldes algse seadme jõudlusega 2 tõrget kuus, saavutades nulli rikke läbimurde;

Märkimisväärne kulude vähenemine ja tõhususe suurenemine: mitteinvasiivne paigaldus vähendab tööseisakuid rohkem kui 1 miljoni jüaani võrra ja ei vaja kanalisatsiooni hooldust, et vähendada tööjõu- ja keskkonnakaitsekulusid igal aastal rohkem kui 30%. Seadmete kasutusiga ulatub eeldatavasti 10 aastani, mis on 50% pikem kui traditsioonilisel voolumõõturil;

Suurepärane protsessi kohanemisvõime: mitmesugustes töötingimustes, kus temperatuurikõikumised on 45–210 kraadi ja voolukiirus 800–2400 m³/h, on andmevastuse viivitus väiksem või võrdne 0,8 sekundiga, mis aitab seadme vedelikutaseme kõikumist kontrollida ±50 mm piires ja protsessi stabiilsus on oluliselt paranenud.



4. Põhilised eelised: SLDF2085 võrreldes traditsiooniliste voolumõõturitega

Mõõtmete võrdlus	Ultraheli voolumõõtur SLDF2085	Traditsiooniline voolumõõtur (avaplaat)
mõõtmiskindlus	±1%FS sees	±3%-±5%F.S.
Teenuse taluvus	-200 ~ 400 kraadi, DN15-DN1200	Maksimaalne temperatuuritolerants on 150 kraadi ja ühilduv läbimõõt on piiratud
paigaldamise viis	Mitteinvasiivne klipp-, seisakuid pole vaja	Invasiivsete või väliste plaastrimeetodite puhul on vajalik torujuhtme lõikamine ja töö peatamine modifitseerimiseks.
Hoolduskulu	Puuduvad mehaanilised osad, madalad iga-aastased hoolduskulud	Vajab regulaarset tühjendamist, kalibreerimist ja sagedast hooldust
häiretele vastupanuvõime	Sagedusmuundamisalgoritm + häirete tuvastamine, sobib määrdunud kandjale	Vastuvõtlik koksistamise ja mullide häiretele, signaali sumbumisele





5. Reklaamväärtus: stsenaariumi täielik kohandamine peale hädajahutusõli mõõtmise

SLDF2085 edukas rakendamine ei lahenda mitte ainult etüleeni jahutusõli mõõtmisprobleeme, vaid võimaldab ka horisontaalset laienemist erinevatele keerukatele töötingimustele naftakeemiatööstuses.

Kasutatav keskkond: jääkõli, raske õli, õli ja vee segu, ainet sisaldav osake ja muu määrdunud vedelik;

Laiendusstsenaariumid: katalüütilise üksuse nafta läga torujuhe, rafineerimistehaste toornafta transporditorustik, kemikaalide vahetransporditorustik jne;

Põhiväärtus: Aidake ettevõtetel saavutada täpseid mõõtmisi, vähendada kulusid ja suurendada tõhusust, täites samal ajal keskkonnakaitse ja ohutu tootmise nõudeid, ning pakkuda usaldusväärset andmetuge tööstuse versiooni 4.0 uuendamiseks.



6. Koostöönõustamine: kohandatud liikluse mõõtmise lahendused

Suuremad naftakeemiaettevõtted, sealhulgas CNPC ja Sinopec, on SLDF2085 ultraheli voolumõõturit rangelt valideerinud üle 500 eduka rakendusega. Pakume täielikku-otsa-teenuseid, mis hõlmavad töö hindamist, tootevalikut,-kohapealset paigaldamist ja kasutuselevõttu, samuti-müügijärgset hooldust, tagades seadmete kiire kasutuselevõtu ja stabiilse töö.

Üksikasjalike rakendusaruannete, töötingimuste vastavustabelite või -3# etüleeniüksuse kohapealse tehnilise vahetuse saamiseks võtke meiega igal ajal ühendust!

- SLDF2085 loob väärtust koos teiega, võimaldades naftakeemiatööstuse kõrget-kvaliteeti arendada täppismõõtmise kaudu!
